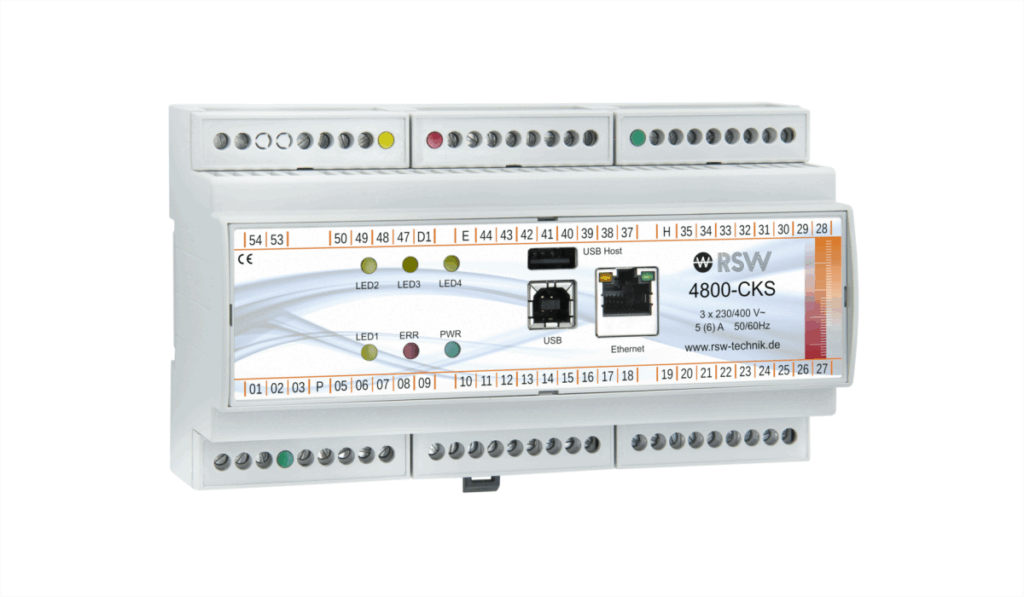

CKS Smart Control System
Das CKS ist ein intelligenter Stromzähler, der den aktuellen Stromverbrauch und dessen Verlauf des Stromverbrauchs als Lastgang anzeigt.
Neben der Messung des Stromverbrauchs über Messwandler ist es auch möglich den Wasser-, Gas- und Wärmeverbrauch intelligent über Digital- und Analogeingänge zu erfassen. Durch den Anschluss von Temperatursonden können pro CKS zwei Temperaturen erfasst werden. Weiterhin können über integrierte Schaltausgänge bis zu acht Verbraucher abhängig von den aktuellen Messwerten und/oder durch eine integrierte Zeitschaltuhr mit Kalenderfunktion gesteuert werden. Eine Fernsteuerung der Verbraucher ist auch möglich.
In Frankreich unterstützen bereits eine Reihe von CKS Spitzenlasten von 20% zu senken, um ein Gleichgewicht einer ganzen Region zu erzielen.
Technische Details
| Montage / Anschluss | Hutschienenmontage: DIN-Schiene 35 mm Abmessungen: 160 x 90 x 55 mm Gewicht: 500 g Anschluss: Klemmen 0,25 – 2,5 mm² Schutzart: IP 20 |
| Messeingänge | Spannungseingang: 80 V AC – 270 V AC Stromeingänge: 0,05 A – 5 A über Stromwandler Frequenz: 45 Hz – 65 Hz Strom auf Spannungseingänge: ca. 0,2 mA Verbrauch von Stromeingängen: 0,5 W |
| Analog-Eingänge PT 100 / PT 1000 oder |
Anzahl: 2 Sensor: 3-Draht PT 100 / PT 1000 Fehlergrenze: ± 1% ± 0,3 °C (-40 °C – +360 °C) |
| Analog-Eingänge 0 – 20 mA / 0 – 10 V |
Anzahl: 2 Last-/Eingangswiderstand: 50 / 100 k Fehlergrenze: – |
| Digitale Eingänge | Anzahl: 4 oder 8 Eingangsart: potentialfreien Kontakt verwenden Impulseingang, Frequenz: max. 10 Hz |
| Digitale Ausgänge | Anzahl: 2 Spannung: max. 30 V AC oder DC Strom: max. 50 mA Impulsausgang, Einschaltdauer: ≈50% Impulsausgang, Fehler: ± 1 Impuls pro Messperiode |
| Schaltausgänge für Verbraucher | Anzahl: 4 oder 8 Spannnung: bei 4 Ausgängen = max. 230 V AC oder 30 V DC; bei 8 Ausgängen = max. 30 V AC oder 30 V DC Strom: bei 4 Ausgängen: max. 3 A; bei 8 Ausgängen: max. 1 A |
